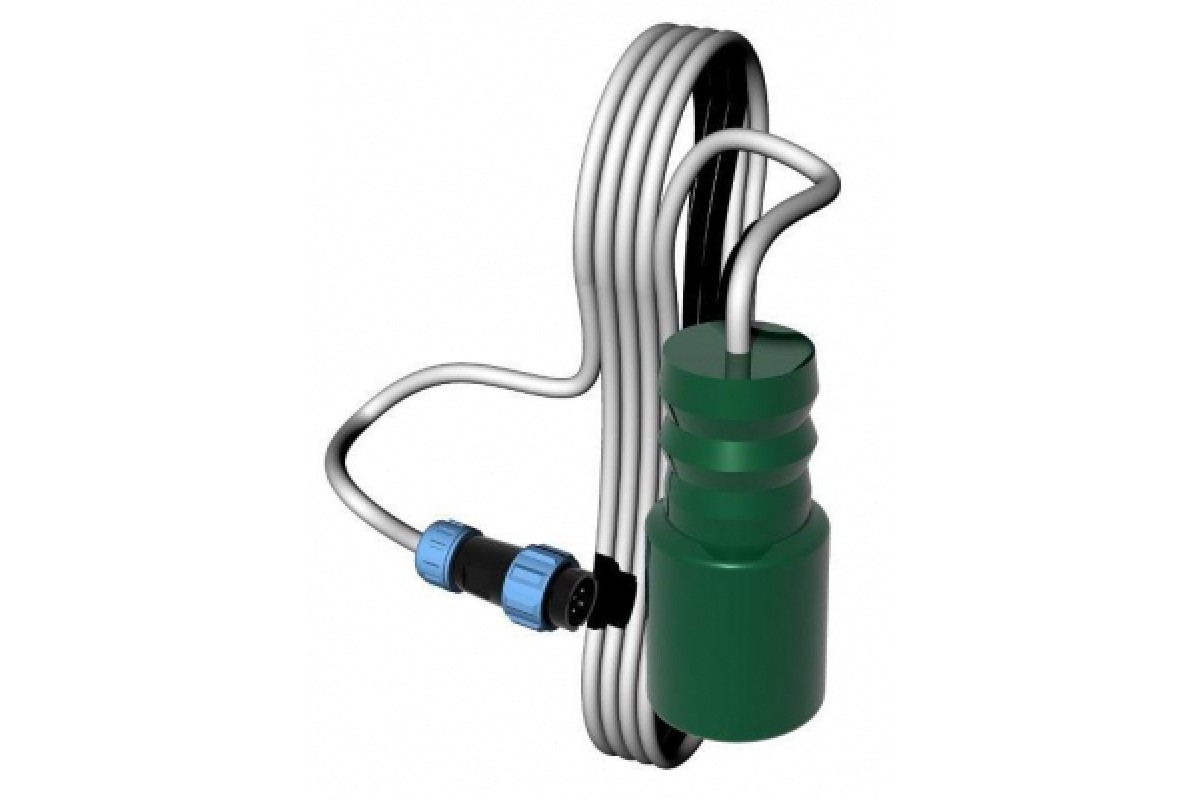

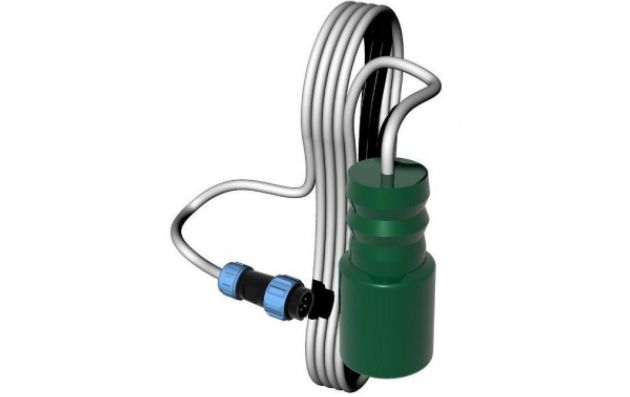

Универсальный емкостной датчик уровня Alta Sensor KIT 9

Датчики уровня Alta Sensor в комплекте с устройствами анализа и вывода информации образуют надежную систему контроля уровня и управления технологическим оборудованием.

Датчики Alta Sensor предназначен для контроля уровня жидких и сыпучих материалов в бункерах, резервуарах, емкостях, рабочих камерах жироуловителей и прочих технологических резервуарах, в том числе, очистных сооружений, при помощи соответствующих датчиков уровня.

Преимущества Датчика уровня Alta Sensor:

• точна и стабильна настройка датчика. Конструктивно настройка датчика не может сбиться в процессе транспортировки и эксплуатации;
• исключены ошибки подключения. Специальный высокозащищенный разъем для подключения к сигнализатору, соединение разъема герметично и надежно;
• унифицирована организация кабельного прохода в оборудование. Все необходимое для монтажа кабельного прохода в комплекте изделия. Узел надежен и долговечен, легко монтируется и регулируется;
• возможность использования при контакте с пищевыми продуктами;
• возможна установка в 105 м от сигнализатора.

Основные технические характеристики Датчика уровня Alta Sensor:

• Электропитание 10 – 30 В постоянного тока;
• Ток нагрузки не более 200 мА;
• Потребляемый ток 15 мА;
• Температура эксплуатации от -25 до +70°С
• Степень защищенности IP 68;
• Длина кабеля 5 м
• Габаритные размеры Ø32 мм, длина – 220 – 230 мм

Инструкция настройки программного обеспечения

1. Подключить интерфейсный кабель к USB порту ПК.
2. Запустить конфигурационное ПО сигнализатора на ПК. Откроется окно, представленное на рис.1. В поле выбора COM-порта выбрать порт, соответствующий интерфейсному кабелю.
3. Подключить кабель питания с сетевой вилкой к сигнализатору уровня.
4. Подключить интерфейсный кабель к разъему передачи данных RS-232 на сигнализаторе.
5. Подключить кабель питания сигнализатора к сети ~220В. При этом на сигнализаторе должен загореться светодиод "Питание".
6. На данном этапе с помощью ПО возможно прочитать имеющуюся конфигурацию из сигнализатора, записать текущую конфигурацию в сигнализатор, сохранить или загрузить конфигурацию из файла на диске, а также задать её вручную путем изменения состояния соответствующих элементов интерфейса ПО.
7. По окончании работы с сигнализатором отключить кабель питания сигнализатора от сети ~220В.
8. Отключить кабель питания и интерфейсный кабель от сигнализатора.
9. При необходимости конфигурирования нескольких экземпляров сигнализаторов повторить для них пп. 3-8.
10. В ПО нажать кнопку “Выход” и подтвердить желание выйти из программы в появившемся диалоговом окне.
11. Отключить программатор от USB порта ПК.

Универсальный датчик Alta Oil Sensor имеет высокую степень защищенности. Может использоваться в агрессивных средах, таких как жиросодержащие стоки, фекальные стоки, грязная вода и т. п. Датчику необходимо минимальное рабочее пространство.
